| 產品介紹 |
|

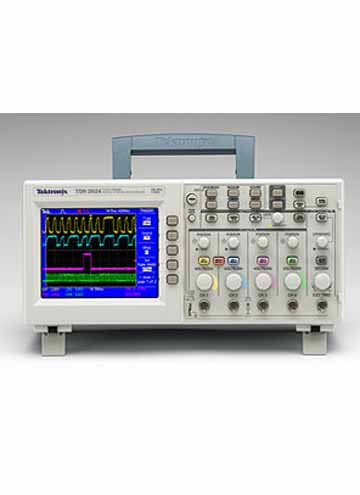

TDS2000系列數字存儲示波器擴展了TDS200系列的性能與操作簡易性，是經濟型示波器的新一代典范產品。這一系列的7個型號，為用戶帶來前所未有的高性能，無與倫比的操作簡易性，以及經濟的價格，并且極其輕便。她的性能，靈活性及經濟的價格都使得他們成為應用廣泛的工具－數字電路設計調試，生產測試，質量控制，維修維護，教育與培訓等等。
值得關注的TDS2000 (彩色) 系列與TDS200系列比較，帶給市場的新性能主要有：
1、性能的增強：
更高的帶寬, 更快的取樣率 (200 MHz 帶寬, 2 GS/s 取樣率) (TDS2022, TDS2024)
所有型號具有高級觸發功能, 包括脈沖觸發及可選場(奇偶)選行的視頻觸發, 也包括外觸發。
所有型號FFT標準配置
觸發頻率讀出
2、使用簡易性的增強:
彩色LCD 顯示 (TDS2000 系列)
具有不同波形選擇的自動設置功能
探頭選擇指南，保證正確的探頭使用
內容相關在線幫助
11種波形參數自動測量
更簡單的用戶界面－最常用的功能都放在前面板，使用更加方便，比如，單次按鈕，默認設置按鈕. |
| 產品功能描述 |
|
| 顯示 |
彩色 |
| 通道數 |
4 |
| 帶寬 |
100 MHz |
| 取樣率 |
1.0 GS/s |
| 記錄長度 |
所有通道2.5K點 |
| 水平縮放 |
水平縮放活動波形或停止采集的波形 |
| 外觸發 |
所有型號標準配置 |
| 垂直分辨率 |
8位 |
| 垂直靈敏度 |
所有型號上2mV-5V/格，帶有校準的微調功能 |
| DC垂直精度 |
所有型號上±3％ |
| 垂直縮放 |
垂直縮放活動波形或停止采集的波形 |
| 位置范圍 |
2mV-200mV/格±2V>200mV-5V/格±50V |
| 帶寬極限 |
所有型號上20MHZ |
| 輸入耦合 |
所有型號上AC,DC,GND |
| 輸入阻抗 |
1MΩ并聯時20pF |
| 時基范圍 |
5 ns 到50 sec/div |
| 時基精度 |
50ppm |
| 機帶附件 |
|
| |
P2200 探頭：200 MHz 10X-1X 可變衰減無源探頭(每通道一只)
操作手冊：11種語言
電源線
校準證書：NIM/NIST可溯源
保修：3年保修，不包括探頭 |
| 可選附件 |
|
| |
1、TDS2CMAX通信接口模塊,它配有GPIB儀器控制.RS-232Centronics 打印機端口接口以及OpenChoice軟件
2、TDS2MEM通信接口模塊,它配有32MB CompactFlash存儲卡.CompactFlash到USB讀卡器.RS-232CompactFlash和Centronics 打印機端口接口以及OpenChoice軟件
3、TNGTDS01 操作培訓套件
4、編程手冊 071-1075-00, 英語
5、維修手冊 071-1076-00, 英語
6、AD007 LAN/WAN GPIB轉換器
7、RM2000 架裝套件
8、AC220 軟攜帶包
9、HCTDS32 硬攜帶包（需同時訂AC220 |
| 產品持有證書 |
|
| |
CE |
| 其它功能 |
|
| |
性能/功能/優點
一、高達200MHz 帶寬，1GS/s最大取樣速率
1、比傳統數字示波器精確得多的實時波形采集技術更加精確的數字測量
2、顯示與測量更高頻率的信號，更快的上升時間，發生混疊的可能性更小
3、理想的產品設計，維護，維修與生產工具
二、5 mV/div及其以上的刻度全部達到全帶寬
1、在5mV/格以上以全帶寬采集信號，比TDS200系列有較大提高（TDS200在2 mv/div and 5 mV/div 刻度時是20MHz 的帶寬限制）
2、所有型號的帶寬靈敏度是20 MHz @ 2 mV/div
3、模擬電路設計與調試的理想工具
三、TDS2000系列具有彩色顯示
1、TDS2000 系列每一通道具有不同顏色的波形，讀出，以及游標
2、簡化多通道復雜波形的觀測
3、理想的設計，維護，維修與制造工具
四、可選擇波形的自動設置功能
1、動監測正弦波，方波及視頻信號，并以圖形化界面顯示這些信號的自動設置選項
2、使用者可以選擇進一步的設置選擇，包括上升下降沿，視頻行場及FFT等
3、按照信號的不同類型，自動顯示4種參數的自動測量值
4、只顯示有信號的通道(關閉無信號的通道)
5、當多個信號連接至示波器時，使用頻率最低的信號作為觸發源（而不是最小數通道）
6、提高測試效率
五、探頭連接在線指南
1、指示使用者正確地調整探頭補償，確認探頭衰減因數
2、優化探頭設置，保證測量精度
六、11種自動設置
1、簡化與加速測量過程，減少人為誤差
2、包括：最小值，最大值，上升時間，下降時間，＋脈沖寬度，－脈沖寬度，周期，平均值，周期有效值，峰峰值
3、進行重復測試時尤其有用
七、在線幫助
1、象在線手冊一樣
2、提供幫助目錄，超文本鏈接主題，使用者可以有選擇性地學習各種示波器的功能
3、幫助語言與界面語言選擇對應
4、提高使用效率
八、快速傅立葉變換(FFT) 數學運算功能在所有型號作為標準配置
1、顯示頻域譜線，快速諧波分析及其它頻域測量
2、分析，測量與調試電路更加快捷
3、自動設置功能使得FFT通過一個按鍵就可以實現
九、脈沖寬度觸發(或者稱為毛刺觸發)
1、觸發于小于，大于或等于可選時間限制的脈沖，33 ns 到10sec可選擇
2、加速數字電路設計，調試與分
十、可選行的視頻觸發功能
1、觸發于視頻信號特定的行
2、提高測試效率
3、理想的視頻設計，調試，維護工具
十一、外觸發
1、所有型號提供前面板不同于輸入通道的外觸發輸入
2、所有通道都可以用來進行測量
3、設計調試多通道信號的理想工具
十二、觸發頻率讀出
1、由觸發源自動激活（視頻觸發時除外）
2、使用者可以測量觸發信號的頻率（包括外觸發源），無需再使用一個通道做輸出
3、理想的設計，生產與維護手段
十三、觸發觀察按鍵
顯示觸發信號，包括外觸發信號
十四、預觸發觀測
1、觀察觸發前的信息，發現造成故障的原因，而不是僅僅看到發生了什么故障
2、通過前面板操作可設為零
十五、更加簡單的用戶界面
1、簡單的用戶界面使得儀器更加容易使用，減少學習時間，提高效率
2、傳統的，熟悉的模擬風格的控制按鈕，使用者可以通過前面板完成大部分常用功能，如自動設置，幫助，單次捕獲，打印，掃描速度等
3、前面板帶燈光指示，指示位置與電平旋鈕工作于特殊功能
十六、多語言用戶界面
1、菜單與顯示可以選擇10種操作界面：英語，法語，德語，意大利語，葡萄牙語，俄語，簡體中午，繁體中文，朝鮮語，日語
2、手冊也具有多種文字
3、前面板說明文字同樣具有多語言
十七、單次捕獲按鍵
1、捕獲偶發或非重復性信號更加簡單
2、前面板單次按鍵實現
十八、峰值檢測
捕獲與觀察高頻信號成分，偶發毛刺等，可達12 ns
十九、凍結或停止波形
保持并檢測最后一次觸發的波形
二十、存儲調出波形
將信號與參考波形比較
二十一、存儲調出設置
快速存儲設置及調出進行重復測試
二十二、無閃爍顯示
觀察低速信號的更多細節 |
