| 產品介紹 |
|

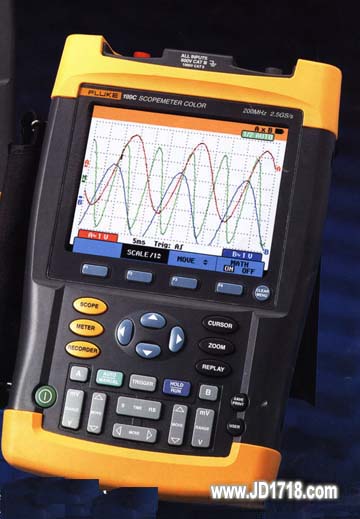

福祿克萬用示波表190系列，充分體現了速度、性能和分析能力的完美結合。
萬用示波表190系列具有在高檔臺式示波器才能發現的技術指標。它們可以提供200MHz帶寬，2.5GS/s實時采樣率以及先進的記憶和觸發功能。同時具有堅固、緊湊、電池供電等特點。
雙通道--60、100和200MHz
高達2.5GS/s的實時采樣率
即觸即測（Connect-and-ViewTM）自動觸發，全過程手動觸發模式并帶有外部觸發功能。
示波記錄模式下每通道27500點記錄長度
自動捕獲和重現100個屏幕
24個自動波形測量
光標讀數，圖象放大和實時鐘
四小時可充電鎳氫電池
二類1000V獨立的浮地隔離通道
5000字真有效值多用表和趨勢繪圖無紙記錄儀 |
| 產品功能描述 |
|
| 帶寬 |
100MHz |
| 最大實時采樣率 |
1GS/s |
| 上升時間 |
3.5ns |
| 通道和數字轉換器 |
雙通道+外觸發/數字表通道 |
| 時基量程 |
5ns-2min/div |
| 垂直靈敏度 |
5mV-100V/div |
| 觸發模式 |
即觸即測，正常，單次，邊沿， 即觸即測，正常， 延時，視頻，可選脈寬 |
| 示波測量 |
7個光標+24個自動 |
| 最大記錄長度 |
示波記錄模式下每通道27,500點；示波模式下每通道1000點 |
| 雙通道趨勢繪圖 |
有，帶光標和圖象放大 |
| 屏幕存儲 |
2個屏幕，10個設置 |
| 準確度 |
±(0.01%讀數+1個像素） |
| 屏幕存儲 |
2個屏幕，10個設置 |
| 真有效值數字多用表 |
5000字，電壓，電流，電阻，通斷，二極管，溫度 |
| 電壓量程 |
500mV, 5V, 50V, 500V, 1000V |
| 準確度： |
VDC:±(0.5%+5個字) |
| 獨立的浮地隔離通道 |
輸入端、參考點和地達1000V |
| 光標與圖象放大 |
有 |
| 捕獲最新的100個屏幕 |
自動捕捉和重現 |
| 讀數存儲 |
雙通道，每通道可存儲100個示波屏幕，一個示波記錄或一個趨勢繪圖 |
| 保修期 |
三年 |
| 程控特性/接口特性 |
|
| 接口 |
帶可選光隔離RS232接口適配器/電纜 |
| 電源 |
|
| 電壓 |
電源適配器/電池充電器 |
| 電池 |
|
| 電池壽命 |
4小時鎳氫電池 |
| 產品特征 |
|
| 長度 |
64mm |
| 寬度 |
256mm |
| 高度 |
169mm |
| 重量 |
1.95kg |
| 機帶附件 |
|
| |
FLK-196/668S Fluke 196 (100MHz)萬用示波表帶SCC190套件
SCC190套件 包括FlukeView?軟件、光隔離RS232適配器/電纜，硬攜箱
Fluke萬用示波表測試工具的標準附件包括電源適配器和充電電池組（內置）。190系列包括探頭，探頭附件和數字表測試線。 |
| 產品持有證書 |
|
| |
EN61010-1,三類600V |
| 其它功能 |
|
| |
一、三種儀器集于一體
堅固緊湊的工業型萬用示波表123真正將示波器、萬用表和無紙記錄儀集成為一臺經濟易用的手持式儀器�？梢钥焖俨閷C床、儀表、控制和電源系統的故障，為工業用戶的故障診斷和安裝調試提供全面的解決方案。
雙通道同時顯示數字表讀數和波形
1、雙通道20MHz數字示波器
2、雙通道5,000字真有效值 數字多用表
3、雙通道趨勢繪圖
4、即觸即測功能便于脫手操作
5、一對屏蔽測試線適合示波 器，電阻、通斷等所有測量
6、電池操作可達5小時
7、三類600V安全認證
8、光電隔離RS-232接口
9、堅固緊湊的外殼設計
開機并打開測量菜單，選擇26種示波和數表測量模式
二、一臺三合一的工具
工業示波表123將雙通道20MHz數字存儲示波器，雙真有效值數字多用表和雙通道趨勢繪圖集成為一臺緊湊、電池供電的儀器。你可以把其他所有的工具丟到一邊，只用一臺123就可以解決你所有的問題。
三、令你的工作更具有信心
如果你的工作時間緊迫，工作空間又很狹窄或難以接近，你將不得不將精力集中在測試對象而不是測試儀本身。這正是工業示波表123具有即觸即測自動觸發功能的原因所在。你不必再為觸發和儀器設置而煩惱，所有信息均在屏幕上并自動完成你所需要的工作。
利用示波表123檢查馬達的啟動電容器
四、一對測試線滿足全部測量功能
高頻信號示波，數字表，電容和電阻測量，通斷檢測所有工作均由一對屏蔽導線完成，不必浪費查找或更換導線的時間。
即觸即測捕獲即使最復雜的馬達驅動信號
五、電池供電更具靈活性
5小時電池操作，使你不需要外接電源真正實現移動作業。手持式僅1.2kg，便于攜帶盡可玩于股掌之中。堅固和抗跌落設計確保在惡劣的工業環境下操作可靠、壽命長。
190 系列的光標讀數和圖象放大（ZOOM）功能更好地幫你分析捕獲的趨勢圖
六、安全認證
工業萬用示波表123及其屏蔽測試導線均滿足600V三類工業電力系統安全性認證。通過光電隔離RS-232接口可以安全地與打印機連接打印輸出結果或與PC連接利用Fluke View軟件進行分析和文檔處理。 |
