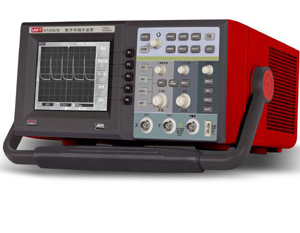

產品介紹
產品功能描述
	基本功能 技術指標 通道 2 帶寬 40MHz 采樣方式 實時采樣 合并（單）通道500MS/s；雙通道同時250MS/s（每通道） 等效采樣 25GS/s 平均值 雙通道同時，可取2的n次方次數進行平均值計算。n=1~8   正整數    可選擇。 輸入 輸入耦合 直流﹑交流,接地(DC,AC,GND) 輸入阻抗 1±2%ΜΩ，與18±3pF并聯 探頭衰減系數設定 1X,10X,100X,1000X 最大輸入電壓 400V(DC+AC峰值、1ΜΩ輸入阻抗)    (10:1探頭衰減) 通道間隔離度 優于40：1 通道間時間延遲(典型) 150ps 水平 波形內插 sin(x)/x 記錄與儲存 存儲深度：25K/每通道；記錄長度：2x512K 掃描范圍（S/div） 5ns/div ～ 50s/div,1-2-5進制(60MHz\80MHz\100MHz) 采樣率和延遲時間精確度 ±100ppm(任何≥1ms的時間間隔) 時間間隔(△T) 測量精確度(滿帶寬) 單次:±(1采樣間隔時間+100ppm×讀數+0.6ns)﹥16個平均值:±(1采樣間隔時間+100ppm×讀數+0.4ns) 垂直 模擬數字轉換器(A/D) 8比特分辨率,兩個通道同時采樣 偏轉系數 2mV/div ～5V/div(在輸入BNC處) 位移范圍 ±10div 模擬帶寬 40MHz 可選擇的模擬帶寬限制，典型的 20MHz 低頻響應（交流耦合，-3dB） ≤10Hz(在BNC上) 上升時間(在BNC上典型的) ＜8.7ns 直流增益精確度 2mv/div，5mv/div時±4%(采樣或平均值采樣方式); 10mv/div～5v/div時:±3%(采樣或平均值采樣方式) 直流測量精確度（平均值采樣方式）） 垂直位移為零,且N≥16時:±(4%×讀數+0.1div+1mV);垂直偏轉系數≥5mV/div;N≥16時:±[3%×(讀數+垂直位移讀數)+(1%×垂直位移讀數)]+0.2div)垂直偏轉系數從2mV/div到200mV/div加2mV;垂直偏轉, 系數500mV/div到5V/div加50mV. 電壓差(ΔV)測量精度（平均值采樣方式） 在同樣的設置和環境條件下,經對捕獲的≥16個波形取平均值后波形上任兩點間的電壓差（ΔV）:±(3%×讀數+0.05div) 觸發 觸發靈敏度 DC~10MHz  0.5div         10MHz~上限帶寬  1div 觸發電平范圍 內部 距屏幕中心±10div EXT ±1.6V EXT/5 ±8V 觸發電平精確度(典型的)精確度適用于上升和下降時間≥20ns的信號 內部 ±(0.3div×V/div)(距屏幕中心±4div范圍內) EXT ±(6%設定值+40mV) EXT/5 ±(6%設定值+200mV) 預觸發能力 正常模式/掃描模式、預觸發/延遲觸發、預觸發深度可調 釋抑范圍 100ns-1.5s 設定電平至50%(典型的) 輸入信號頻率≥50Hz條件下的操作 邊沿觸發 邊沿類型 上升、下降 脈寬觸發 觸發模式 (大于,小于,等于)正脈寬，(大于,小于,等于)負脈寬 脈沖寬度范圍 20ns-10s 視頻觸發 觸發靈敏度 (視頻觸發,典型的) 內部 2div峰間值 EXT 400mV EXT/5 2V 信號制式和行/場 頻率（視頻觸發類型） 支持標準的NTSC和PAL制式,行數范圍是1-525(NTSC)和1-625(PAL) 交替觸發 CH1觸發 邊沿、脈寬、視頻 CH2觸發 邊沿、脈寬、視頻 測量 光標 手動模式 光標間電壓差（ΔV），光標間時間差（ΔT），ΔT的倒數（Hz）（1/ΔT） 跟蹤模式 波形點的電壓值和時間值 自動測量 峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1-＞2 （上升） 、延遲1-＞2 （下降） 的測量 數學操作 加、減、乘、除、反相 存儲波形 10組波形、10種設置 FFT Window Hanning,Hamming,Blackman,Rectangular 采樣點 1024 points 李沙育圖形 相位差 ±3 degrees 顯示 顯示類型 對角線為145毫米(5.7英寸)液晶顯示 顯示分辨率(顯示) 320水平×RGB×240垂直像素 顯示色彩 彩色（UT3042C）,單色（UT3042B） 顯示對比度 可調 背光強度（典型的） 300nit 顯示語言種類 中文簡體,中文繁體,英文 探頭補償器輸出 輸出電壓（典型的） 約3V,峰-峰值≥1MΩ負載時 頻率(典型的) 1kHz 接口功能 標準配置 1個USB（D）；1個USB（H）；1個RS-232C 選配件 GPIB和LAN 電源 電源電壓 100-240VACRMS       45Hz到440Hz,CAT  II 耗電 小于30VA 保險絲 2A,T級,250V 環境 溫度 操作：0℃～+40℃ 非操作：-20℃～+60℃ 冷卻方法 對流 濕度 +10℃~+30℃:≤95%±5%RH, +30℃~+40℃:≤75%±5%RH 高度 操作3,000米 非操作15,000米 機械規格 尺寸 320mm（寬）×150mm（高）×292mm（深） 重量(凈重)  不含包裝 4.5kg IP防護 IP2X
