產品介紹 |
|

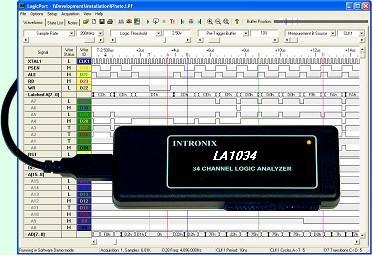

LA1034邏輯分析儀是專門用于觀測數字信號的測試測量儀器，它具有多線示波器和其它自動測試儀器的優點。 采用先進的大規模集成電路，整合了USB 2.0 、CPLD 、FPGA、高頻數字電路、嵌入式系統等先進技術，采用USB2.0供電即插即用，相對于傳統的臺式邏輯分析儀具有更高性能價格比，攜帶方便，簡單易用，擴展性好等優點，是替代傳統設備的最佳選擇。
LA1034 是一款500MHz ,34通道高性價比邏輯分析儀，可用于各種數字電路的開發、測量、分析和調試工作，是電子研發，電子測量工程師，高校師生的科研開發和教學的得力助手。LA1034同時也是一款擁有多種嶄新測量手段的儀器。
邏輯分析儀特性：
1.具有足夠多的輸入通道，能同時觀測很多路數據流信息或控制信息，并以某種方式捕捉窄脈沖干擾。
2.具有延遲能力，能夠捕捉所需觀察點前后的波形，具有多種捕捉數字信息的功能。
3.具有存儲記憶能力，能看到偶然的出錯信息，并可以從記憶下的狀態中尋找故障源。
4.具有直觀而靈活的顯示方式，便于動態分析，能進行信息的變換，可以用二進制，十進制，十六進制或ASCII碼顯示信息，方便程序的修該和調試。
5.具有多種觸發方式，可以在很長的數據流中，對所觀察分析的那部分信息做出準確的定位，從而捕獲對分析有用的信息，對于軟件分析，它可利用其觸發功能跟蹤運行的程序。對于硬件分析，觸發功能可以檢測并顯示系統中存在的干擾和毛刺。
6.可靠的毛刺檢測能力。由于數字電路的競爭現象，信號間串?dāng)_、外界干擾和電源藕合等因素，常常使信號中夾雜著不規則的毛刺，這會引起電路運行出錯。邏輯分析儀能夠通過特殊的毛刺檢測技術捕捉并顯示毛刺。
I2C, SPI,RS232 解碼分析, A/D(模數轉換)數值檢測分析圖 |
| 產品功能描述 |
|
|
采樣通道: 34通道
時序采樣速率: 500MHz/s 從1KHz~~~500MHz/s 標準的1、2、5步
狀態采樣速率: 200MHz/s
測量帶寬: 100 MHz/s
采樣存儲深度: 34*2048采樣點,獨特的實時采樣數據壓縮功能和數據導入功能，使采樣深度擴展33倍。
觸發方式： 觸發位置任意設定，用以觀察觸發前后的數據
立即觸發
當電平A滿足時觸發
當電平B滿足時觸發
當電平A滿足或電平B滿足時觸發
當電平A和電平B同時以任何順序滿足時觸發
當電平A滿足然后電平B再滿足時觸發
沿觸發
波形樣本觸發
采樣數據觸發
持續采樣點或時間觸發
多極觸發: 觸發序列最大250MHZ，最小4ns脈沖寬度，觸發事件計數16Bit
狀態方式設置/同步 2.0/0ns,窗口調節 +/- 2.5ns
通道間斜率: 0.6ns 典型,1.0ns 最大
輸入阻抗: 200K ,并行<5PF,供電電流200mA (由PC機USB口提供)。
頻率計功能: 300MHZ硬件頻率計數器,10HZ分辨率,4個通道，實時測量和顯示所選通道的頻率和周期。
門限電壓: +6V至-6V可調域值觸發電平,50mV分辯率,最大輸入電壓+/-40V。I2C, SPI,RS232 解碼分析, A/D(模數轉換)數值檢測.
時基精度: +/- 0.005%.
輸入靈敏度： 0.25Vpp @50MHz,
輸入動態范圍: 10V (峰峰值)
最大輸入電壓: +/- 40V 直流(DC),15V 交流峰峰值(AC)
支持電流: 200mv,由USB口供電.
溫度范圍: -10度至 +65度。
機器配置: 最小系統支持 Pentium III (400MHz或更快),32MB內存,顯示分辨率800X600 (推薦1024X768)。
支持軟件: Windows98/Me/2000/xp |
| 產品持有證書 |
|
| |
CE | |
