產品介紹 |
|

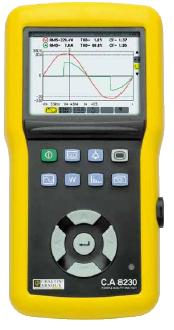

| C.A 8230 是符合 IEC 61010-1 III類 600V，具有圖形顯示屏的單相 AC+DC 電能質量分析儀。它可用于測量電壓電流有效值、功率、及電力配電系統的干擾，及快速檢測電網的主要特性及在一定的時間內追蹤各個電量參數的變動情況。
標準配置
具有高度整合的耐撞擊外殼，而且采用極佳的人機界面設計，使其操作相當簡便、直觀。
C.A 8230 不僅可快速檢測電網的主要特性，并且可記錄電量的變動情形。
其多工測量系統設計，可以同時進行測量電量參數、偵測告警、及連續記錄各個電量的趨勢圖。
其提供了絕佳的彈性，讓客戶可以選擇不同的電流傳感器（電流鉗）來測量電流，從數百毫安 (MN93A) 到數千安培 (AmpFLEX)。
C.A 8230 是專為檢測及維護部門電工技師及工程人員所設計，尤其適用于工業用戶及供電公司（36 至 250kVA 及大于 250kW系統容量），作為檢查及偵測單相或三相低壓配電系統。 |
| 產品功能描述 |
|
| |
最大測量電壓 600V RMS
最大測量電流(根據電流鉗) 5 mA to 6A/300 mA to120A=MN93A,2A to 240A=MN93-3A to 1200A=C193,10A to 1400A=PAC93-10A to 6500A=Ampflex193
測量功率 1.2VA to 3,9MVA-W,VAR,PF/Cos/Tan
精度 0.5%
諧波 THD V,A,VA,50 orders,RMS and %.專家模式
數值類型 Min,Max,Peak,KF,PST,FC
功能 臨界值監測
相序
馬達啟動波形顯示
存儲容量 1.5Mb
頻率 40-70Hz
采樣頻率 12.8kHz
電源 可充電NiMH
(使用時間:40小時,關掉屏幕:8小時,打開屏幕) RMS AC 電壓可達 600 V.
RMS AC 電流可達 6,500 A.
DC 電壓 及 電流.
電壓、電流的半波有效值、最小值、最大值
電壓 及 電流的峰值
適用于 50Hz 或 60Hz 的電網頻率 (測量范圍: 40 至 70Hz).
電壓及電流的 峰值因數
電流的 K 因數 (KF) (變壓器適用)
電壓及電流的失真因數 DF (也稱 THD-R).
電壓及電流的總諧波畸變率 THD (也稱 THD-F).
有功、無功 (電容性及電感性)、及視在功率
功率因數 (PF) 及 位移功率因數 (DPF 或 Cos Φ).
三相平衡電網的總有功、無功 (電容性及電感性) 及視在功率 （含或不含中性線）
三相相序檢測 (2-線法)：顯示三相電網相序
使用ΜΝ93Α電流鉗（5Α檔位）或5Α適配箱時，可組態電流的一/二次的比數
自動辨識電流傳感器（電流鉗）型號
顯示 電壓 及 電流波形
短時閃變 (PST).
有功、無功 (電容性或電感性)、及視在電能（三相平衡模式下總電能).
電流 及 電壓 的諧波達50次：包含 RMS 有效值、占基波的百分比值、最小值、最大值（單相模式）及諧波的序次
視在功率的諧波（單相模式) 可達50次：包含 RMS 有效值、占基波的百分比值、最小值、最大值
CA8230(211×208×60mm)隨機配件:1個便攜工具包,6節1.2V電池,1根紅色測試線(straight-straight),1根黑色測試線(straight-straight),2根4mm探針(1紅,1黑),2個鱷魚夾(1紅,1黑,)1個MN93A電流鉗.1個電源適配器,1條RS232光口線,及Data Viewer數據處理軟件.
其它附件
電流鉗MN93A BK
電流鉗MN93 BK
電流鉗AMPFLEX A193 450 mm BK
電流鉗AMPFLEX A193 800 mm BK
電流鉗PAC93BK
電流鉗C193BK |
