產品詳細介紹 |
|
LRCD200系列是最近開發的一個聯合了不跳閘回路測試和RCD測試的儀器，是使用者測試帶電電路的簡單的，方便的，安全的測試工具。所有LRCD200系列儀器都帶有Megger的合格證書。這一系列儀器為：
LRCD200：這個儀器提供了3相安全不跳閘回路測試和1xI10mA到500mA的RCD測試。
LRCD210：這個儀器提供了3相安全不跳閘回路測試和1/2I,I,和5I標準DCRCD測試。
LRCD220：測試功能和LRCD210測試，并還帶有110V回路測試和2線快速測試，在加上相對相，相對地測量和自動RCD測試。
所有的三個儀器將不會跳閘，RCD額定在30mA或者更大在回路測試中。
儀器應用

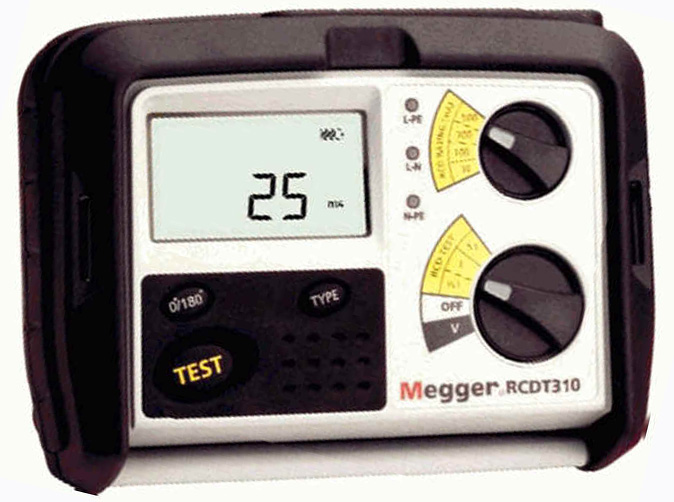

儀器的配置了新的Megger電氣測試儀器外殼，外殼上圍繞的是堅固的塑料，符合IP54防水，防塵標準，并且儀器設計簡單，使用方便。儀器能掛在脖子上，和拿在手中，其外殼使用的是防滑式設計，放在椅子上和架子上不會滑落下來。測試導線可以附在儀器上。L-N-E連接指示LED燈顯示連接狀態和極性是否顛倒。
不跳閘回路測試
Megger不跳閘回路測試是為RCD符合條件的電路進行回路測試的。RCD額定在30mA或者更大就能保證不跳閘。所有的LRCD測試儀提供下列測試：
● 不跳閘回路測試。RCD額定在30mA或更大，在回路測試中就不會跳閘，甚至是電子RCD。
● 3線低電流不跳閘回路測試提供測試范圍從0.01歐姆到2000歐。
● 測試量程自動選擇。
● 在回路測試中通過PFC計算然后顯示。
● 在連接到一個電路中后，提供電壓顯示
● 能測試頻率
● 2線快速測試
● 415V相對相回路測試
● 110V操作電壓
● 背光LCD顯示
● 相位旋轉顯示 |
| 產品功能描述 |
|
| 使用電源 |
通過測試RCD額定電流來測試RCD跳閘時間。在國際性的應用中，多必須完成以下5步測試：
1)1/2xRCD額定電流,確保當額定電流一半的電流流通RCD的時候，RCD不會跳閘，
2)1xRCD額定電流.這是一個跳閘時間去確保RCD在指定的時間內跳閘。
3)5xRCD額定電流.也是一個跳閘時間去確保RCD在指定的時間內跳閘。
4&5)1x和5x0度和180度測試。
LRCD220的自動測試功能能完成對上面所有的測試自動完成。其測試結果會自動儲存起來，供以后在看。所有的LRCD測試儀器都能進行如下實驗：
● 10mA到500mARCD測試
● 1xIRCD測試
● 交流，交流選擇，直流和直流選擇RCD類型選擇
● 1/180度選擇
● 斜坡測試
● 25V或50V接觸電壓選擇
● 可選接觸電壓顯示
此外，LRCD210和LRCD220還能進行以下實驗：
● 1/2xI和5xIRCD測試
在加上LRCD220能進行如下實驗：
● 1000mARCD測試
● 背光顯示
● 測試鎖定
● 相位旋轉顯示
100Ω-999Ω(±5%±5Ω)
1.00kΩ-2.00kΩ(±5%±30Ω)
2線HI電流線/接地回路測試(LRCD220)
電源:100V-480V
常規測試電流:0.5mA到2.4A
回路精確度:0.01Ω-9.99Ω(±5%±0.03Ω)
10.0Ω-99.9Ω(±5%±0.5Ω)
100Ω-999Ω(±5%±5Ω)
1.0kΩ-2.00kΩ(±5%±30Ω)
線/線(LRCD220)
電源:100V-480V45Hz到65Hz
預測故障電流(PSCC)
預測故障電流=常規供電電壓/回路阻抗
精確度源自于回路測試
1A-199A1A分辨率
0.20kA-1.99kA10A分辨率
RCD測試
RCD測試范圍LRCD200/21010mA,30mA,100mA,300mA,500mA
LRCD22010mA30mA,100mA,300mA,500mA,1000mA
電源:LRCD200/210=200V-280V45Hz到65Hz
LRCD220=100V-280V45Hz到65Hz
測試電流精確度:
不跳閘測試:(1/2I)–8%to–2%
跳閘測試:(I,5I)+2%to+8%
跳閘時間:±1%±1ms
故障電壓
顯示范圍:0V到50V
誤差:+5%/+15%±0.5V
溫度和濕度
操作范圍:-5°C到+40°C
操作濕度:93%R.H.@+40°C最大.
儲存范圍:-25°C到+70°C
最高海拔:2000m
電源
電池:8x1,5VIECLR6類型電池(AA堿性電池).
可更換電池:8x1.2V鎳鎘或者是鎳電池.
電池使用壽命:2000組連續性測試。
重量:所有的單元980gms
尺寸:所有的單元203x148x78mm
儀器規格：
電壓測量:(LRCD200,210,220):0V-500V
精確度:±2%±2位數
頻率測量:(LRCD200,210,220)
量程:25Hz到450Hz
精確度:25.0Hz到199.9Hz±0.1Hz
200Hz到450Hz±1Hz
相位旋轉顯示(LRCD220)
用三線連接來確定相位旋轉。
頻率:45Hz到65Hz
回路測試:
回路范圍
3-線不跳閘回路測試(LRCD200,210,220)
電源:LRCD200/210200V-280V45Hz到65Hz
LRCD220100V-280V45Hz到65Hz
常規測試電流:15mA
回路精度:0.01Ω-9.99Ω(±5%±0.03Ω)
10.0Ω-99.9Ω(±5%±0.5Ω) |
| 產品持有證書 |
|
| |
CE | |
