產品介紹 |
|

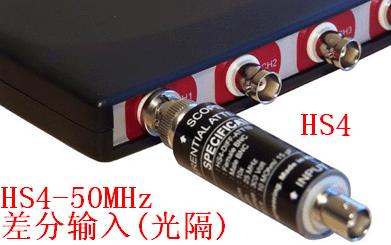

| 4通道綜合測試器(數字多用表，數字示波器,頻譜儀,瞬態記錄儀),50M采樣每秒，可變分辨率是12-16位,存儲深度128K,Labview驅動,Dsaylab驅動,中文軟件 |
| 產品功能描述 |
|
| |
|
輸入通道 |
4 個模擬通道 CH1 ，CH2， CH3， CH4 |
|
A/D 轉換(每個通道)
分辨率
采樣速率: |
50MHz采樣是:12位 = 0.025%
3.125MHz采樣是:14位,
195KHz采樣是:16位
50MHz,10ns(型號是:HS4-50MHz)
10MHz,100ns(型號是:HS4-10MHz)
5MHz,200ns(型號是:HS4-5MHz) |
|
模擬輸入(BNC)
采樣源:
輸入通道數：
靈敏度
最大電壓
阻抗
耦合
精確度
帶寬(-3dB)
AC耦合最小頻率(-3dB)
存儲深度: |
內部0.01外部
4路模擬量
200 mV .. 80 V（在滿刻度時）
200 V(DC + AC 峰值 < 10 kHz)
1 MOhm / 30 pF
AC/DC
0.2% ± 1 LSB
DC 到25 MHz
1Hz*1*探頭
0~~128K字節(每通道)（131060個采樣點） |
|
觸發系統
源
觸發方式
電平調整
垂直調整
分辨率
前觸發
后觸發
數字輸入觸發電平 |
數字, 2 電平
通道1,通道2,通道1和通道2,通道1或通道2,外部數字
上升沿,下降沿,窗口內部,窗口外部,峰峰值, TV, 外部
0 - 100% 滿刻度調整
0 - 100% 滿刻度調整
0.025% (12 位)
0 - 131060 采樣 (0 - 100%,)
0 - 131060 采樣 (0 - 100%,)
0-3.3V (5V最大) |
|
最大采樣速率 |
在50 MHz,25MHz,10MHz,5MHz 采樣速率時是12位.
在3MHz采樣速率時是14位.
在200KHz采樣速率時是16位. |
|
存儲深度 |
128 K字節 |
|
輸入/輸出地址 |
USB2.0 和 USB 1.1 |
|
電源 |
免電源,直接從USB口取電源或從PS/2鼠標口,或鍵盤口 |
|
物理尺寸
高
長
寬
帶子長 |
25 mm (1英吋)
170 mm (6.7英吋)
140 mm (5.2英吋)
1.8 m (70英吋)
|
|
重量 |
480 克 (17 盎司) |
|
輸入輸出口連接： |
通道1，2，3，4通過BNC管角連接。 |
|
最大硬件需求: |
|
|
CPU |
奔騰以上或兼容機 |
|
操作系統 |
Windows98/2000/XP |
|
內存
硬盤空間 |
16M字節
6M字節 |
|
操作溫濕度： |
0到55度，濕度：5到95% |
|
基本配置: |
|
|
儀器 |
HS4主機 |
|
附件 |
4根示波探頭 1:1 - 1:10 可手動變換,一根能從PS/2鼠標或鍵盤取電的電纜. |
|
軟件 |
Windows 98/2000/ME/XP CD盤一張 |
|
手冊 |
二冊紅色的使用手冊,在CD盤上有電子文本的手冊 | |
| 產品持有證書 |
|
| |
CE | |
