一、概述

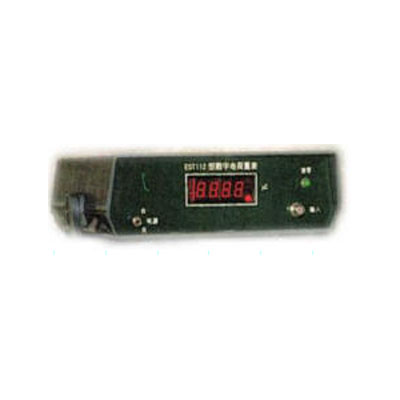

    GB4706.1-1998標準8.1.4要求"對峰值電壓大于450V，并小于或等于15kV的，其放電電量應不超過45μC".應廣州某質量檢測中心要求，在廣大用戶多年使用的數字電荷儀的基礎上，研制了符合GB4706.1-1998標準8.1.4的要求,為測量帶電電壓高達±20kV的物體的靜電放電電荷量而設計的3.1/2位數字顯示電荷量表。本儀器直接顯示出電荷量值。由于采用了大規模集成電路、高輸入阻抗遠放和高性能靜電電容器等元器件，使得本儀器具有精度高，性能穩定，體積小，操作簡單，使用方便等優點。

 二、主要用途

1.    測量靜電火花放電電量（可以直接測量0～±20kV的靜電放電電荷量）

2.    研究摩擦帶電系列。

3.    測量靜電導體的自電容、互電容等。

4.    測量防靜電工作服和織品的帶電電量以及帶電電荷量密度

5.    測量各種粉體、液體、固體的帶電電荷量或荷質比。

三、特點

l直接測量0～±20kV的靜電放電（符合GB4706.1-1998標準8.1.4的要求）

l       測量范圍寬，能適應不同測量的需要。

l       精度高，分辨率高，線性好。

l       讀數穩定。

l       設有清零開關，清零操作方便。

l        以數字直接顯示電荷量值，讀數準確，清晰。

四、主要技術指標

1.    測量范圍：±0.1μC ～±100μC  (±1×10-7  ～ ±100×10-6 C)。

2.可以檢測帶電物體的最高電壓±20kV

3.    顯　　示：3.1/2位發光數碼管顯示，可以顯示電荷量的正負極性。(負極性顯示“－”號，正極性不顯示符號)。

4.    準確 度：±　(0.5% 讀數 + 2 數位)。

5.    電　　源：220V, 50HZ 交流電, 耗電約 3W。

6.    使用環境：-10℃ ─ 45℃ , RH<80%。

7.    尺　　寸：220 mm x 230 mm x 70 mm。

8.    質　　量：約　2kg。

典型應用

 1. 直接檢測帶高壓靜電的物體放電電量

  按標準GB4706.1-1998標準8.1.4的要求，對峰值電壓大于450V，并小于或等于15kV的電器設備，可直接檢測放電電量達100μC

2、檢測防靜電工作服和紡織品的帶電電量

   按照國家標準GB12014-89《防靜電工作服》或日本JIST8118-1983《防靜電工作服》將工作服放入滾筒擦機（需另購）內摩擦使其帶電，把帶靜電后的工作服投入法拉第筒內，從EST－112型數字電量表上讀出電荷量值。復零后可進行下一次測量。

測量紡織品的帶電電荷量，可選用與工作服面積相近的布料（約2米長）放入滾筒擦機內摩擦使其帶電，把帶靜電后的布料投入法拉第筒內，從EST－112型數字電量表上讀出電荷量值，

測量紡織品的帶電電荷密度，可按照國家標準GB/T 12703-91《紡織品靜電性能測試方法》進行。見本說明書附錄部分。

 3、測量各種粉體、液體、固體的帶電電荷量

把粉體或液體到入法拉第筒內。測量粉體的帶電電荷量時,可根據被測粉體的多少制作不同形狀和不同規格的法拉第筒。

4、測量火花放電電量

當帶有靜電的靜電非導體與接地金屬體接近時會發生火花放電。用EST-112可以測量放電電量。

 5、測量金屬體的自電容、互電容

對于金屬體的自電容可以讓金屬體帶上靜電(電壓為V1)，用電荷量儀測出金屬球的帶電電荷量Ｑ1，由公式Ｃ11＝Ｑ1/Ｖ1計算出自電容Ｃ11。兩個物體的互電容可用公式Ｃ12＝Ｑ2/V1計算。其中Ｑ2為物體1帶電電位Ｖ1時有物體2上感應的電荷量
