一、概述
        按照國家標準GB4386-1995《防靜電膠底鞋（靴）、導電膠底鞋（靴）電阻值測量方法》, 防靜電鞋的電阻值必須為1×105 Ω～1.0X109 Ω。導電鞋的電阻不大于1×105 Ω。不僅制造廠在出廠時必須按這一標準檢驗,合格后才能出廠。在工廠使用過程中也必須按這一標準進行定期檢驗，合格后才能穿用。

本儀器采用了美國Intel公司的大規模集成電路以及我所的專利技術，使儀器體積小、重量輕、準確度高。 集直流電源、電壓表、電流表于一體。采用數字雙數字表顯示, 即顯示測試電壓,又直接顯示電阻值的測試儀。可以測量導電材料和防靜電材料，測量范圍從10Ω ～1×1010 Ω。機內測試電壓為DC100V。本儀器有精度高、顯示迅速、性能穩定、讀數方便,適用于防靜電產品如防靜電鞋、防靜電塑料橡膠制品、計算機房防靜電活動地板等電阻值的檢驗和電子電器產品的絕緣電阻測量。本儀器除能測電阻外，還能直接測量電流。

    二、 主要特點：
u      寬電阻測量范圍，即可以測量防靜電材料，又可以測量導電材料。

u      電阻、電流、測試電壓三者顯示，雙數字表顯示, 實時顯示測試電壓V,又直接顯示測試電流I及電阻Ω

u      體積小、重量輕、準確度高

u      顯示迅速、性能穩定、讀數方便

u      既能測電阻又能測電流。

u      適用范圍，適用于防靜電產品如防靜電鞋、導電鞋、防靜電塑料橡膠制品、計算機房防靜電活動地板等電阻值的檢驗和電子電器產品的絕緣電阻測量

u      集直流電源、電壓表、電流表于一體，使得操作測量簡便，測量精度更高。

 　機內測試電壓為DC100V和10V，符合美國ESD協會和IEC等多數國內外標準要求，測量時保證消耗在測試樣品上的功率不大于3W。

  三、技術指標
        1. 電阻測量范圍： 10Ω ～1.999×1010Ω。 　電流測量范圍：20mA～100pA (1×10-10A～2×10-2A）

        2. 顯示:3 位半LED顯示。

        3. 分辨率:1/2000。

        4. 準確度:  1～5%

        5. 使用環境: 溫度   -10℃～40℃    相對濕度<80%。

        6. 機內測試電壓:   DC100V, 10V兩種電壓

        7. 供電形式: AC 220V，50HZ，功耗約5W。

        8. 280ｍｍ（寬）× 100ｍｍ（高）× 280 mm（深）

        9.質量: 約4kg。

四、典型應用
1、測量防靜電鞋、導電鞋電阻值
2、測量防靜電材料的電阻及電阻率
　　一般防靜電材料的電阻值在105 Ω～109 Ω左右的范圍內，導電鞋的電阻不大于1×105 Ω。

3、測量計算機房用活動地板的系統電阻值
    按照國家標準ＧＢ6650-86《計算機房用活動地板技術條件》。采用該標準的電極（也可用三電極中的主電極）測量。 　

4、測量絕緣材料電阻(率)
    絕緣材料如塑料（聚乙稀，聚氯乙稀，尼龍等）橡膠等的電阻率很高，測量時應采取屏蔽措施，以免讀數不穩甚至無法測量。測量時可采用三電極。具體方法可參照國家標準GB1410。

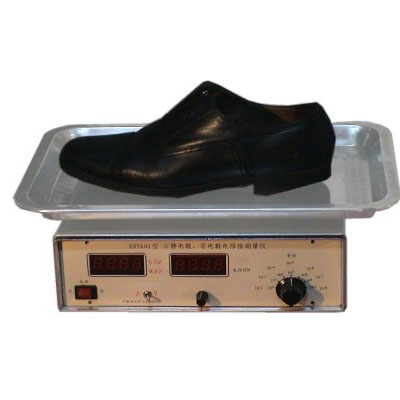

EST601型 防靜電鞋、導電鞋電阻值測量儀可以測量所有的防靜電產品的電阻值，配IEC標準，ASTM標準和GB,GJB等各種標準的測試電極，可以測量系統電阻、表面電阻(率)、體積電阻(率)等
