產品詳細介紹

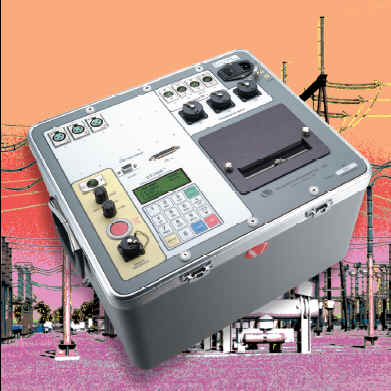

CT-6500是獨立使用、微處理器控制的斷路器測量分析儀器，易于操作。該儀器具有3斷口、6斷口、12斷口三種型式，用來進行斷路器時間、機械特性的全面測量分析，包括時間、行程、速度、超行程及觸頭摩擦情況，測量分析狀態包括分、合、分－合、合－分、分－合－分。CT－6500所測試的時間過程可選，包含1s，10s，20s，其中10s和20s適用于長時間動作過程，如刀閘等。

•       斷口計時輸入：每個輸入接點可測量斷路器主斷口和輔助電阻的動作時間（ms或周波）。

•       電壓監視輸入：提供一個模擬電壓輸入通道進行斷路器直流或線圈電壓監視，0－300V，dc或ac峰值。一個數字電壓輸入通道供用戶監視A/B開關接點的ON/OFF電壓狀態。

•       分閘/合閘電流監視：內置電流傳感器記錄了斷路器跳閘、合閘的電流過程和數值，動作電流的過程波形是診斷分析斷路器特性的一項指標。

•       行程和速度：提供一個數字通道進行行程、超行程、反彈和速度測量，行程傳感器采用數字式結構，無需校準和設置。

•       報告存儲能力：CT-6500采用EEPROM存儲器，所存儲的數據可調出、打印、下載至計算機。存儲器內可存儲200條測試報告。

•       慢合測試：采用行程傳感器，可測試出詳細的“慢合”報告。在斷路器維護過程中進行人工操作的“慢合”試驗，得到此斷路器特性是進行斷路器診斷的一個有效方法。

•       斷路器觸發特性：內置觸發機構使得用戶通過CT-6500進行斷路器動作觸發，觸發的狀態方式包括：分、合、分－合、合－分、分－合－分。

•       診斷能力：CT-6500具有內置自診斷程序，在用戶需要時可自行進行傳感器和儀器診斷校準。

•       計算機接口：通過RS232接口，可通過計算機對CT-6500進行控制操作，并將結果存儲于計算機硬盤中供分析調用。用戶還可以建立數據庫進行長期跟蹤分析。

•       用戶界面：數字字符鍵盤供用戶輸入基本信息和控制選擇，4行20字符LCD顯示屏顯示用戶信息。LCD背光，對比度可調。

•       內置熱敏打印機：內置4.5英寸打印機打印測試結果和測試曲線。

產品技術參數

電源輸入：

200－240Vac 3A，50/60Hz

測試狀態：

分、合、分－合、合－分、分－合－分

過程時間：

1s,10s，誤差：±100µs(1s) ±1.00ms(10s) 精度：0.05%±0.1ms(1s)

斷口檢測范圍：

合：<20Ω；分：>5,000Ω，電阻檢測范圍：50－5,000Ω

斷口通道保護：

與電源絕緣，保險及二極管保護

外部觸發輸入：

分/合：30－300Vdc/peak ac

電壓傳感器輸入：

V1:模擬輸入，0－255V,dc/ac,靈敏度：±1V V2:電壓檢測輸入，30－300V,dc/ac

行程傳感器：

線性：0.0－60.0in(±0.005in)；旋轉型：0－360°（±0.006°）

存儲能力：

存儲200條測試記錄

顯示：

LCD顯示屏4行20字符 背光

打印機：

4.5英寸熱敏打印機

計算機接口：

RS-232串口

體積：

406×356×113（mm）

重量：

11.3kg
